CIE1976 (L*a*b*) 色空間與色差公式（ΔE*ab），一看就會!

2025-06-27

在色彩管理領域，我們對CIE1976（Lab*）色空間與色差公式（ΔE*ab）并不陌生。本文將從色空間的背景、含義、計算方法及色差標準范圍等方面全面介紹 CIELAB 和  ΔE*ab。

CIELAB背景

CIE 1976 (L*a*b*) 色空間（簡稱 CIELAB）。

1976年，為獲得視覺上較均勻的顏色空間，CIE 推薦使用 CIELAB色空間，并規定了色差計算方法 ΔE*ab。

目前，CIELAB是使用最廣泛的色空間，ΔE*ab 是工業界和學術界評價顏色差異的標準工具。

Lab數值含義

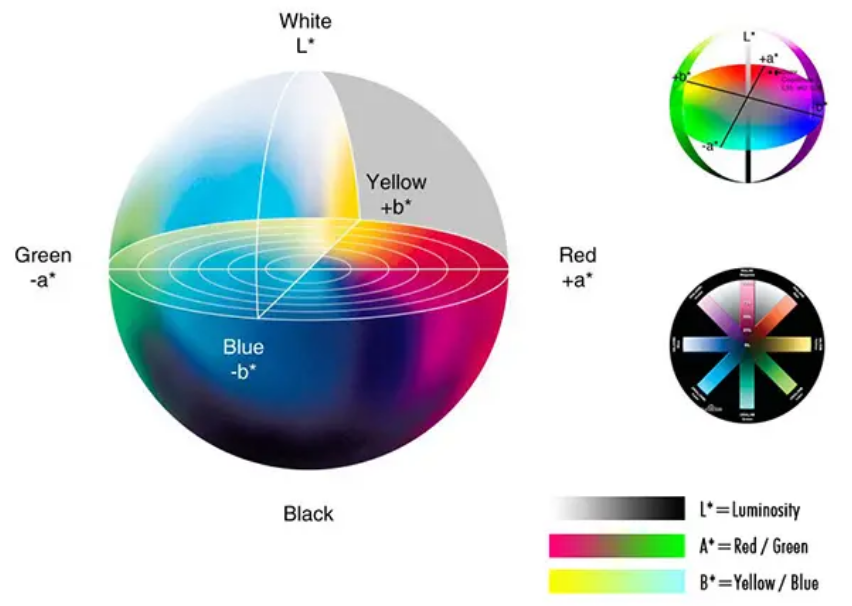

CIELAB是近似均勻三維色空間，由直角坐標L*，a*，b*構成，色差儀Lab數值主要包含三個維度，我們結合具體的測量案例進行理解。

1 L值 a值 b值

L值代表物體的明亮度，a值為紅綠色，b值為黃藍色，其中：

a+表示紅色，a-表示綠色；

b+表示黃色，b-表示藍色；

示例：某塑膠制品的lab值分別為：77.27、-2.04、48.16

2 △L*值 △a*值 △b*值

△L*、△a*、△b*為參考樣品和被測樣品之間明度L*和色度指數a*，b*的差值。色差值用△E來表示，是總色差。

△L+表示偏白，△L-表示偏黑；

△a+表示偏紅，△a-表示偏綠；

△b+表示偏黃，△b-表示偏藍

示例：某塑膠制品的△l、△a、△b值分別為：3.52、1.24、1.85，代表偏白偏紅偏黃；△E值為4.17，產品檢測不合格（三恩時測色儀可以直接顯示產品合格/不合格結果）。

ΔE*ab色差公式

ΔE*ab 色差公式是在CIELAB色空間的理論基礎上產生的，計算△E總色差首先要知道CIELAB的直角坐標L*，a*，b*，以及兩個樣品之間的顏色差值△L*、△a*、△b*。

1 L*，a*，b*基本坐標

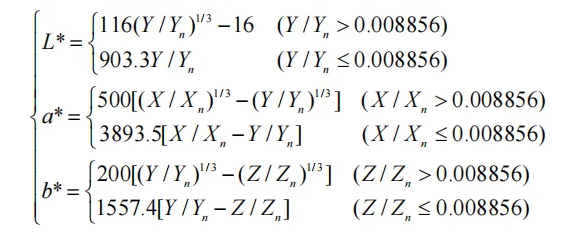

L*，a*，b*基本坐標由以下式子構成

式中

X，Y，Z：顏色樣品的三刺激值

Zn，Yn，Zn：CIE標準照明體照射在全漫反射體上，反射到觀察者眼中的白色三刺激值；

2  ΔE*ab色差公式

L*a*b*空間中求色差的公式為：

式中，

△L*：代表明度差

△a*：代表紅綠色品差（a*軸為紅綠軸）

△b*：代表黃藍色品差（b*軸為黃藍軸）

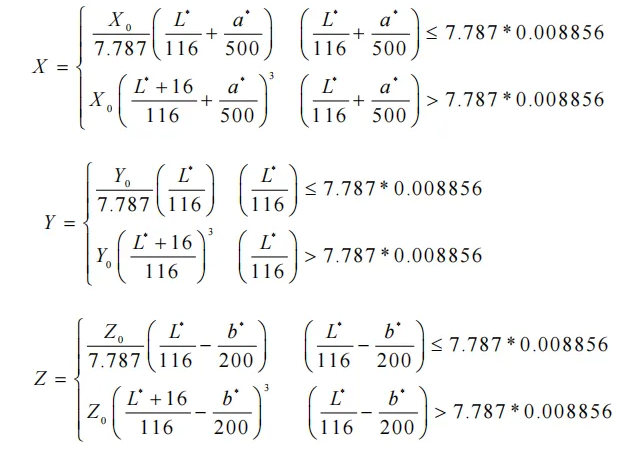

在實際使用中，除了由樣品的三刺激值（X，Y，Z）求出L*，a*，b*之外，常常要用到相反的逆過程，即由樣品的L*，a*，b*坐標，求樣品的三刺激值（X，Y，Z）：

ΔE*ab 色差公式雖不完美，但其直觀性使其成為工業界的基準。對于普通用戶來說，不需要掌握復雜的計算公式，色差儀會直接給出色差測量結果。

色差值標準范圍

從人眼觀察的角度來說，色差儀與人眼視覺效果對照情況如下。通常認為，色差值大于5，顏色看起來差別就比較明顯了。

但是不同行業色差值的標準范圍是不一樣的，可以參照具體的行業規范和國家標準。

以下列舉了幾個不同行業的顏色色差規范，以供參考：

1 紡織行業

紡織品行業色差值的合格范圍多為0-2.0之間，對照GB/T 250樣卡，也就是4級及4級以上。

如：《GB/T 2660-2017 襯衫》規定襯衫領面、過肩、口袋、明門襟、袖頭面與大身色差高于4級，其他部位色差不低于4級。

2  印刷行業

不同的印刷品等級對于色差的要求不一樣的，但無論是精細產品還是一般產品，色差值均不超過6。

如：《GB/T 7705-2008平版裝潢印刷品》

3 涂料行業

大多數涂料并無統一的標準，如：《GB/T 3181-2008 漆膜顏色標準》規定，本顏色標準的各顏色允許色差范圍由供需雙方商定。色差范圍確定后，不得隨意變動，如需調整，亦應經供需雙方商定。

但結合行業規范來看，一般工業涂料：

ΔE*ab ≤ 2.0：可接受范圍（目視不明顯）。

ΔE*ab ≤ 1.0：高要求場景（如汽車修補漆、電子產品）。

更多行業色差標準，請關注我們的后續更新！
