數碼圖像德國愛莎測試卡方案（ESSER TEST CHART）

商品詳情
商品咨詢 ( 0 )

數碼圖像德國愛莎測試卡方案（ESSER TEST CHART）

由成立于1998年TILO天友利專業代理，TILO是行業工商許可的數碼圖像檢測用照明光源的生產型企業，通過ISO9001國際質量管理體系認證。

★★★★★第31屆省港杯足球賽由天友利冠名贊助

★★★★★本公司通過ISO9001：2008國際質量管理體系認證

★★★★★本公司通過CE、RoHS、SCM等產品認證和檢測

德國愛莎ESSER攝像機測試卡(ESSER TEST CHART),攝像機測試卡應該是視頻攝象機日常使用及定期檢修時必備的工具，一套符合標準的測試卡更是不可缺少的，但在國內，也越來越被大型高檔數碼影像生產企業和實驗室所重視（by 3nh.com sales）。德國ESSER實驗室長期從事光學攝象標準測試卡的研究及生產，產品全部符合CIE及EBU標準，并具有齊全的產品系列，適用于4:3、16:9、525、625及HDTV等不同制式的視頻攝象機，甚至包括電視電影機專用的測試膠卷。除此以外，ESSER的大部分產品都有不同的格式，如280mm、460mm、反射式、透光式膠片和幻燈片等。每一套測試卡都附有詳細使用說明及測試標準，ESSER同時也生產透光式膠片用的測試光源燈箱。

1. 測試卡格式：

　　為配合不同場合及用途，愛莎提供多種不同的格式，相同格式的測試卡外形是一樣的，只是按寬高比有不同的圖像尺寸(全部為毫米)。

備注：

BBC64, BBC65, TE109, TE108及TE153圖像格式為4:3，但有16:9標尺
BBC64, BB63帶黑洞來提供低于黑電平的測試，厚度為112mm。
A444格式只有HDTV用
K360只有16:9套裝用
K280只有4:3套裝用
K160只有小型套裝用
HDTV沒有D28格式
D280格式可用LG2，LV5，LV6及索尼的燈箱，
D240格式需配ARRWOIN 的標準燈箱。(推薦使用)

2. 套裝測試卡：

　　為配合市場需要，ESSER公司特別集合了常用的反射式測試卡，采用K280格式，并包括了一個方便攜帶及能展開放在桌上的夾子，組成多套測試卡套裝以十分實惠的價格推出市場，另外還有一套小型的測試卡，共外帶用，格式是K160，測試卡套裝包括了：

TCF4套裝，K280格式(4:3)：

T-05	綜合測試卡
TE-120	放射星測試卡，用于檢查及調整鏡頭后焦
TE-108	九格灰度卡，用于測試視頻圖象的亮度與對比度
TE-115	3200K白平衡卡，用于日常調準白平衡

TCF6套裝，K280格式(4:3)：

T-05	綜合測試卡
TE-100	放射星測試卡，用于檢查及調整鏡頭后焦
TE-107	清晰度測試卡，用于檢查攝象機的清晰度
TE-108	九格灰度卡，用于測試視頻圖象的亮度與對比度
TE-112	重合測試卡，用于檢查三片彩色攝象機的會聚電路的重合
TE-115	3200K白平衡卡，用于日常調準白平衡

MiniF小型套裝，K160格式(4:3)：

T-05	綜合測試卡
TE-120	放射星測試卡，用于檢查及調整鏡頭后焦
TE-106	彩條測試卡，用于調準攝像機的PAL編碼器
TE-108	九格灰度卡，用于測試視頻圖象的亮度與對比度
TE-115	3200K白平衡卡，用于日常調準白平衡

WSF4套裝，K360格式(16:9)：

TE-148	放射星測試卡，用于檢查及調整鏡頭后焦
TE-106	彩條測試卡，用于調準攝像機的PAL編碼器
TE-127	九格灰度卡，用于測試視頻圖象的亮度與對比度
TE-115	3200K白平衡卡，用于日常調準白平衡

WSF6套裝，K360格式(16:9)：

TE-105	綜合測試卡
TE-148	放射星測試卡，用于檢查及調整鏡頭后焦
TE-106	彩條測試卡，用于調準攝像機的PAL編碼器
TE-107	清晰度測試卡，用于檢查攝象機的清晰度
TE-127	九格灰度卡，用于測試視頻圖象的亮度與對比度
TE-115	3200K白平衡卡，用于日常調準白平衡

HD Set Kit 3高清用套裝，K360格式(16:9)：

TE-148	放射星測試卡，用于檢查及調整鏡頭后焦
TE-232	十一格灰度卡，用于測試視頻圖象的亮度與對比度，帶彩條及黑洞
TE-233	彩色方格測試卡，用于測試彩色還原度

HD Set Kit 4高清用套裝，K360格式(16:9)：

TE-148	放射星測試卡，用于檢查及調整鏡頭后焦
TE-232	十一格灰度卡，用于測試視頻圖象的亮度與對比度，帶彩條及黑洞
TE-233	彩色方格測試卡，用于測試彩色還原度
TE-234	彩色漸變方格測試卡，用于測試彩色深度

3. 測試卡

　　除上面提供的套裝外，愛莎還提供大量的型號針對個別用途，請注意，并非所有測試卡都會生產所有格式，訂貨前請先與3nh.com銷售人員確認。

a. 鏡頭后焦調整用測試卡 - 用于測試或調整鏡頭的后焦，對焦及檢查鏡頭的焦點及光學分辨率。

TE-100	測試鏡頭的整體對焦及分辨率，調整鏡頭，檢查鏡頭中心后焦及各區的幾何失真及分辨率
TE-110	測試鏡頭的整體對焦，調整鏡頭，檢查鏡頭各區后焦及分辨率
TE-120	日常鏡頭后焦調整用
TE-121	日常鏡頭后焦調整用
TE-202	日常鏡頭后焦調整用
TE-220	日常鏡頭后焦調整用，帶四角圖形
TE-218	鏡頭自動對焦用，IEC61142標準，只有反射式格式

b. 伽馬及灰度測試卡 - 用于測試及調整攝像機的伽馬系數及灰度，必須配合視頻示波器及參照測試卡說明書上的讀數及測試條件說明。

TE-07	多波群及對數灰度，多波群為0.5 ~ 10MHz，灰度為十三格
BBC-64	BBC灰度卡，九格，帶黑洞，4:3及16:9適用，只有反射式格式
BBC-65	BBC灰度卡，帶黑洞，4:3及16:9適用，只有反射式格式
TE-83	ITE灰度卡，十一格，伽馬系數為0.45，只有膠片式格式
TE-84	ITE灰度卡，十一格，伽馬系數為1，只有膠片式格式
TE-108	對數灰度卡，九格
TE-100	對數灰度卡，五格
TE-153	對數灰度卡，十一格
TE-192	鋸齒波測試卡，只有膠片式格式
TE-205	伽馬系數測試卡，只有膠片式格式

c. 分辨率及多波群測試卡 - 用于測試及調整攝像機的分辨率及調制深度，必須配合視頻示波器及參照測試卡說明書上的讀數及測試條件說明。

T-03	調制深度測試卡，0.5 ~ 5MHz
T-08	多波群及線性灰度測試卡，0.5 ~ 10MHz
TE-94	ITE圓形分辨率測試卡，只有膠片式格式
TE-99	調制深度測試卡，0.5 ~ 10MHz
TE-103	多波群測試卡，1 ~ 6MHz，白底黑條
TE-104	多波群測試卡，1 ~ 6MHz，黑底白條
TE-107	多波群測試卡，1 ~ 10MHz
TE-135	多波群測試卡，0.5，1，1.5，2，2.5，3，4，5，6MHz
TE-144	家用一體機用分辨率測試卡
TE-152	分辨率測試卡，1 ~ 8MHz
TE-157	圓形分辨率測試卡，2，3，4，5，6，8，10MHz
TE-159	正玄波多波群測試卡，0.5，1，1.5，2，2.5，3，4，5，6MHz，只有膠片式格式
TE-176	調制深度測試卡，IEC61146標準
TE-199	多波群測試卡，0. 1 ~ 7MHz

d. 黑白測試卡 - 用于測試攝像機的方波瞬變反應表現，可對攝像機的多種之指標進行測試，包括內部掃描嵌位電路的調整，玄光對攝像機的影響及非線性失真等，必須配合視頻示波器及參照測試卡說明書上的讀數及測試條件說明。

T-04	用于測試攝像機的傳輸特性
T-10A/B	用于測試玄光對攝像機的影響，只有膠片式格式
TE-89 EIAJ	測試卡F，用于測試攝像機的邊緣響應，只有膠片式格式
TE-129	2T/20T方波測試卡，白底黑圖
TE-130	2T/20T方波測試卡，黑底白圖
TE-155	白窗口測試卡，30%圖像高度，只有膠片式格式
TE-156	白窗口測試卡，1%圖像面積，只有膠片式格式
TE-175	用于測試攝像機的拖尾現象，只有膠片式格式
TE-178	100%白場，只有膠片式格式
TE-215	用于測試攝像機的爆光現象，IEC61146-2標準，只有膠片式格式

e. 幾何及重合測試卡 - 用于測試及調整攝像機的幾何失真集重合匯聚。

T-01	幾何失真測試卡，IEC61146標準
TE-112	方格陣列測試卡
TE-122	CCD攝像機用重合測試卡
TE-174	重合測量測試卡
TE-179	重合測試卡，IEC61146-2標準
TE-183	方格陣列測試卡，IEC61146-1/-2標準
TE-187	Sony重合測試卡

f. 彩色測試卡 - 用于測試攝像機的彩色還原能力，特別是膚色，需配合高質量廣播級監視器及參照測試卡說明書上的參數及測試條件說明。

T-13	用于測試及調整攝像機的彩色和中性灰度及相對調制深度，配合膠片素材，EBU 3087標準
BBC-61A	BBC標準膚色卡，只有反射式格式
TE-106	標準彩條卡，100%白
TE-111	ESSER膚色卡
TE-115	白平衡測試卡，75%白場，只有反射式格式
TE-123	紅場測試卡，100%紅場，只有膠片式格式
TE-145	測試訊號測試卡，逆程測試訊號第17線，只有膠片式格式
TE-162	色度響應測試卡
TE-169	色彩還原測試卡，EBU 3237標準，只有反射式格式
TE-188	色彩還原測試卡，Gretag Macbeth標準
TE-214	色彩還原測試卡，IEC61146/-2標準，只有反射式格式
TE-216	干擾網紋測試卡，只有反射式格式
TE-217	Y-C偏置測試卡，IEC61146/-2標準，只有膠片式格式
TE-229	色鍵用測試卡，只有反射式格式

g. 通用測試卡 - 用于綜合檢查攝像機的各項指標。

T-05	通用綜合測試卡，DIN25435-4標準
T-06A	棋盤測試卡，用于檢查攝像機的幾何失真及分辨率
TE-95	EIAJ測試卡A，ITE分辨率測試卡，只有膠片式格式
TE-97	高清晰度分辨率測試卡，1000cph=2000水平線
TE-101	標準綜合測試卡
TE-102	棋盤測試卡，用于檢查攝像機的幾何失真及分辨率

h. 訊號質量評估用測試卡 - 對攝像機的幾個特殊指標的評估，包括孔柵響應，復合視頻編碼器的色度亮度訊號的交叉干擾，水平、垂直及對角分辨率及CCD攝像機的鋸齒效應等，必須配合視頻示波器及參照測試卡說明書上的讀數及測試條件說明。

T-63	動態分辨率測試卡
TE-87	EIAJ測試卡B1，用于測量幅頻特性，只有膠片式格式
TE-88	EIAJ測試卡B2，用于測量幅頻特性，只有膠片式格式
TE-96	ITE孔柵響應測試卡，只有膠片式格式
TE-113	動態分辨率測試卡，帶1MHz方格
TE-114	動態分辨率測試卡，不帶1MHz方格
TE-146	測試訊號測試卡，逆程測試訊號第18線，只有膠片式格式
TE-147	測試訊號測試卡，逆程測試訊號第18線，帶0.2MHz訊號，只有膠片式格式
TE-173	鋸齒效應測試卡
TE-194	鋸齒效應測試卡
TE-203	雙鋸齒波訊號測試卡，用于測量數字?jǐn)z像機的數字量化失真，只有膠片式格式

i. 特定廠家攝像機用的測試卡 - 針對個別攝像機廠家3nh.com的需要而生產的測試卡

TE-180	池上攝像機用CPU測試卡
TE-185	池上攝像機用統調測試卡
TE-186	池上攝像機用自動幾何失真測試卡
TE-195	池上攝像機用CPU測試卡，只有膠片式格式
TE-201	池上攝像機用統調測試卡，針對較舊型號的攝像機
TE-200	Sony高清攝像機用統調測試卡，只有膠片式格式
TE-206	湯姆遜攝像機用玄光測試卡，相當于湯姆遜型號29299905，只有膠片式格式
TE-207	湯姆遜攝像機用分辨率測試卡，相當于湯姆遜型號4150089，只有膠片式格式

j. 16:9格式測試卡 - 專門用于16:9格式，但不限于高清，可用于高清及標清

TE-07	多波群及對數灰度，多波群為0.5 ~ 10MHz，灰度為十三格
T-105	通用綜合測試卡，DIN25435-4標準
TE-106	標準彩條卡，100%白
TE-107	多波群測試卡，1 ~ 10MHz
TE-111	ESSER膚色卡
TE-115	白平衡測試卡，75%白場，只有反射式格式
TE-127	對數灰度卡，九格
TE-148	日常鏡頭后焦調整用，帶四角圖形
TE-161	日常鏡頭后焦調整用，帶四角圖形
TE-165	對數灰度卡，十一格
TE-166	方格陣列測試卡
TE-204	正玄波多波群測試卡，0.5 ~ 10MHz，只有膠片式格式

TE-07	多波群及對數灰度，多波群為0.5 ~ 10MHz，灰度為十三格
T-105	通用綜合測試卡，DIN25435-4標準
TE-106	標準彩條卡，100%白
TE-107	多波群測試卡，1 ~ 10MHz
TE-111	ESSER膚色卡
TE-115	白平衡測試卡，75%白場，只有反射式格式
TE-127	對數灰度卡，九格
TE-148	日常鏡頭后焦調整用，帶四角圖形
TE-161	日常鏡頭后焦調整用，帶四角圖形
TE-165	對數灰度卡，十一格
TE-166	方格陣列測試卡
TE-204	正玄波多波群測試卡，0.5 ~ 10MHz，只有膠片式格式

k. 16:9 HDTV格式測試卡 - 專門用于16:9格式及針對高清晰電視

TE-98	ITE高準確度重合測試卡
TE-116	HDTV方格陣列測試卡
TE-117	HDTV通用綜合測試卡
TE-118	HDTV分辨率測試卡，100 ~ 600cph = 200 ~ 1200水平線
TE-124	HDTV分辨率測試卡，100 ~ 600cph = 200 ~ 1200水平線
TE-125	HDTV動態分辨率測試卡，600cph = 1200水平線
TE-128	ITE分辨率測試卡，只有膠片式格式
TE-167	HDTV通用綜合測試卡
TE-200	Sony高清攝像機用統調測試卡，只有膠片式格式
TE-222	HDTV彩色分辨率測試卡
TE-223	對數灰度卡，十三格，1:200對比度
TE-224	HDTV分辨率測試卡
TE-225	多波群測試卡，1 ~ 10MHz
TE-226	HDTV色彩還原測試卡，只有膠片式格式
TE-231	HDTV頻率掃描測試卡
TE-232	十一格對數灰度卡，用于測試視頻圖象的亮度與對比度，帶彩條及黑洞，只有K360反射式格式
TE-233	彩色方格測試卡，用于測試彩色還原度，只有K360反射式格式
TE-234	彩色漸變方格測試卡，用于測試彩色深度，只有K360反射式格式

4. 透射式測試卡用燈箱：

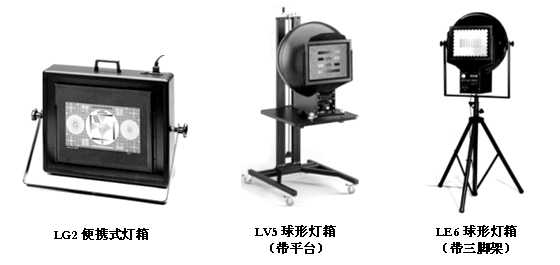

　　所有透射式的測試卡都需要配合燈箱，3nh提供日本ARRWOIN標準輝度箱LV-9500/LV-9300；愛莎提供三個型號的燈箱，包括便攜式的LG2，桌面安裝的LV5及可安裝在三角架上的LE6；3nh.com提供3NH標準光源箱和DNP照明箱等。

LV-9500/LV-9300 – 日本ARRWOIN標準輝度箱，使用100-120V(50/60Hz)和200-240V(50/60Hz)交流電工作，供D240格式的透射式測試卡用，使用作為光源的是兩根10W的日光管及電子鎮流器，LV-9500照度850～1500cd/m2可調，高頻閃爍為50kHz，色溫為5100°K，誤差為5 ~ 7%，LV-9300照度為850～1400 cd/m2可調，高頻閃爍為50kHz，色溫為3100°K，由于燈管的原因，使用時需要提前把燈箱點亮讓他預熱三十分鐘后才開始使用。
LG2便攜式燈箱 - 便攜式的燈箱，使用220/50Hz交流電工作，供D280格式的透射式測試卡用，另有AD205適配器供D205格式用。使用作為光源的是四根15W的日光管及電子鎮流器，標準照度為3000cd/m2，色溫為5200°K，誤差為5 - 7%，可通過色溫轉換片來選擇所需的色溫。由于燈管的原因，使用時需要提前把燈箱點亮讓他預熱三十分鐘后才開始使用。
LV5球形燈箱 - 固定使用的高質量燈箱，供D280格式的透射式測試卡用， D240格式透射卡可配AD240適配器，另有AD205適配器供D205格式用。采用直流供電的50W鹵素?zé)襞葑鳛楣庠矗⑼ㄟ^球形內部的鍍膜特殊處理令反射到前面的亮度平均度達到97%，大亮度為800cd/m2，亮度可調，色溫為3200°K +/- 50°K，并帶數字式亮度顯示，整體規格達到IEC 84/60B的要求。配合用戶的需要更可選配SUP-5升降可調并帶車輪的工作平臺。
LE6球形燈箱 - 指標與外形與LV5基本一樣，但設計用于安裝在由用戶提供的三角架上，兼容標準的中型燈光用三角架。使用LV5及LE6時請注意，因?yàn)闊粝涫菦]有安裝透明玻璃，為保護球體內部的鍍膜不會受到環境影響，在不使用燈箱時應把透視窗蓋上。

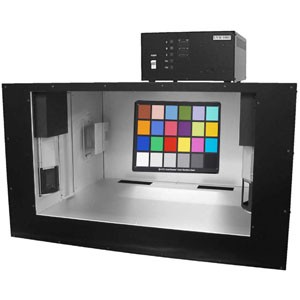

LV-9500/LV-9300

5. 如何使用測試卡

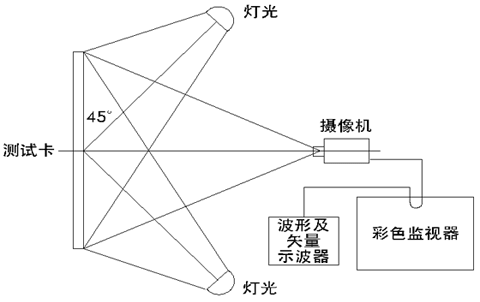

　　配備了高質量的測試卡以外，測試條件也是十分重要的，第一點要注意的是燈光，標準的3200°K柔和光源以適當?shù)木嚯x(約2~3米)在左右兩邊以45° 照向測試卡，然后把攝象機的視頻輸出接到視頻波形及矢量示波器，如泰克或丹麥DK Technologies的PM5661(模擬)及PT5664(模擬及數字)都是合適的測試工具，另外還需要一臺高質量的彩監，如BARCO的CVM-3237ISH工作于欠掃描模式(Underscan)，測試前應首先用DK Technologies的PT5639系列監視器分析儀對監視器進行調整。在調整攝像機視頻通道時，更應有一臺測試訊號發生器接到測試器材的另一路輸入作為比較之用，測試訊號發生器可選用DK Technologies的PT5202, PT5210或PT-5300。

反射式測試卡使用設置

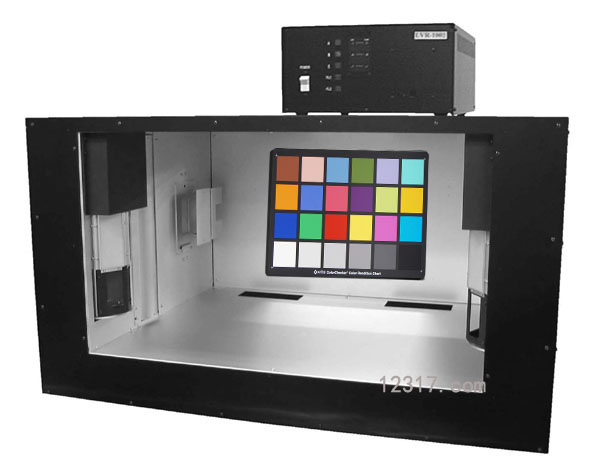

3nh提供ARROWIN的多色溫多照度的反射式輝度箱

ARROWIN LVR-1104 適用A240 反射式測試卡

LVR-1104性能：

色溫度(輝度面) 照度(輝度面)

.A 光源:2856K 6000lx

.B 光源:4874K(使用濾光片) 950lx

.C 光源:6774(使用濾光片) 580lx

.F L 1 :4200K 780lx

.F L 2 :5000K 970lx (亮度應先參照值)

低照度：2856K 50/20/10/2.5lx(ND 濾光片可以交換)

照度偏差：輝度面 ±7%

輝度箱開口：350(W)*300(H)mm

卡的尺寸:320(W)*240(H)mm

光源：1)鹵素?zé)襞?span lang="EN-US">A，B，C 光源和底照面

2)日光燈管 FL1：FL10W(白色) FL2：FL10EX-N(日光白色)

.電源：100-220V AC(特別指定50HZ/60HZ).850VA

.外形尺寸：光源部分910(W)*542(H)*576(D)mm.70KG

控制部分302(W)*176(H)*391(D)mm.10KG

外部接口：RS232C

隨著觀眾對電視圖象的質量要求不斷提高，保證圖象的訊號源?。⊙莶ナ覂?nèi)攝像機的色彩準確性、穩定性及一致性應當受到技術人員的高度重視，每一臺攝象機在每天通電后的一定時間后(約半小時)，應由合格的技術人員以綜合測試卡(T-05)全面檢查攝象機的平均表現，然后以白平衡卡(TE-115)調準白平衡，這才讓攝像機進入工作狀態。

　　而每月應以放射星測試卡(TE-100)檢查鏡頭及光學系統的焦距及以彩條測試卡(TE-106)檢查靜態彩色的重現質量，這工作還須配合膚色測試卡(TE-111)檢查動態彩色的重現質量。而清晰度及重合測試卡則主要作為攝像機經過維修或長時間使用后，檢查攝像機的工作狀態是否正常之用。

　　還有一點，大部分彩色及部分黑白測試卡是有壽命的，因?yàn)闇y(cè)試卡是以鍍上感光材料的特殊紙張作為主要材料的，與照片一樣，長期暴露在光下，其彩色及灰度是會產生變化的，這包括彩條、膚色、白平衡及灰度測試卡等，在使用時要注意，為減小測試卡的暴光時間，測試完成后應馬上把卡放回保護盒內，在發現卡的彩色相位及電平發生大幅度變化時就應更換。
