典型光學系統之一：顯微鏡系統

2011-01-26

典型光學系統之一：顯微鏡系統

一、顯微鏡的視覺放大率

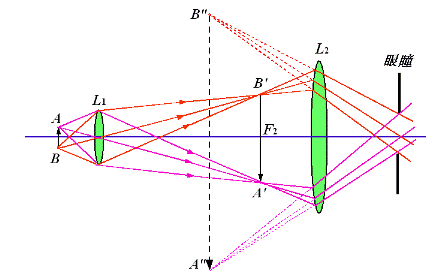

1、顯微鏡的成像與光束限制：

2、顯微鏡的視覺放大率為

若把顯微鏡看作一個組合系統，其組合焦距為f '＝－f '0f 'e /△，則

Г＝250/f '

?顯微鏡設計中的規定參數：
共軛距：顯微鏡物鏡從物平面到像平面的距離。（大約等于180mm）

機械筒長：把顯微鏡的物鏡和目鏡取下后，所剩的鏡筒長度。（我國規定為160mm）

常用的物鏡倍率：4x、 10x、 40x和100x

常用的目鏡倍率：5x、10x和15x

二、顯微鏡的線視場

公式：

線視場與視覺放大率的關系：在選定目鏡后，顯微鏡的視覺放大率越大，線視場越小

三、顯微鏡的出瞳直徑

顯微鏡的數值孔徑：NA＝nsinu

出瞳直徑D'：

D'＝500NA/Г

四、顯微鏡的分辨率和有效放大率

顯微鏡的分辨率：以能分辨的物方兩點間短距離σ來表示

瑞利判斷公式：

道威判斷公式：

σ＝0.85a/β＝0.5λ/NA

兩者關系：瑞利分辨率標準是比較保守的，因此通常以道威判斷給出的分辨率值作為光學系統的目視衍射分辨率，或稱作理想分辨率。

有效放大率：

概念：滿足下式的視覺放大率

公式：

500NA≤Г≤1000NA

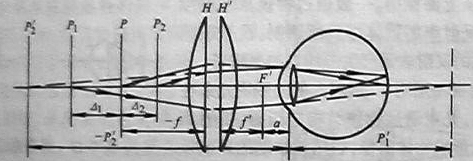

五、顯微鏡的景深

定義：人眼通過顯微鏡調焦在某一平面（對準平面）上時，在對準平面前和后一定范圍內物體也能清晰成像，能清晰成像的遠、近物平面之間的距離稱作顯微鏡的景深。

六、顯微鏡的照明方法

1）透射光亮視場照明、2）反射光亮視場照明、3）透射光暗視場照明、4）反射光暗視場照

生物顯微鏡多為透明標本，常用透射光亮視場照明。其照明方式又分為兩種，即臨界照明和柯勒照明。

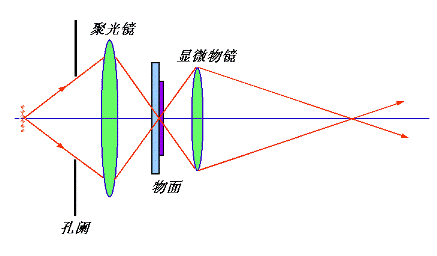

臨界照明：

柯勒照明：
