三恩時電力電網行業圖像監控及視頻監控測試方案

2025-11-13

電力巡檢機器人主要由巡視主機、智能分析主機、輪式機器人、攝像機及聲紋裝置組成，其中攝像頭作為獲取關鍵信息的核心部件，其性能好壞直接到巡檢的效果和質量。今天，我們就來詳細了解一下電力巡檢機器人攝像頭的測試方案，看看如何確保它在各種環境下都能穩定可靠地工作。

方案亮點

多面圖像分析

覆蓋清晰度（SFR）、色彩還原、信噪比（SNR）、動態范圍、亮度均勻性、畸變等關鍵圖像指標。通過對這些指標的嚴格測試，確保攝像頭能夠捕捉到清晰、準確、高質量的圖像，為電力巡檢提供可靠的數據支持。

多樣環境模擬

模擬不同的光照條件、氣候環境和工作場景，如反射式燈箱模擬不同反射光環境、透射燈箱模擬透射光環境等。確保電力巡檢機器人攝像頭在各種復雜環境下都能呈現清晰、穩定的影像，提高巡檢的準確性和可靠性。

遵循行業標準

測試方法嚴格遵循《Q/GDW 12068 - 2020 輸電線路通道智能監拍裝置技術規范》等相關標準。該標準對各項測試項目的合格指標進行了明確規定，確保測試結果的權威性和可靠性，與行業規范接軌。

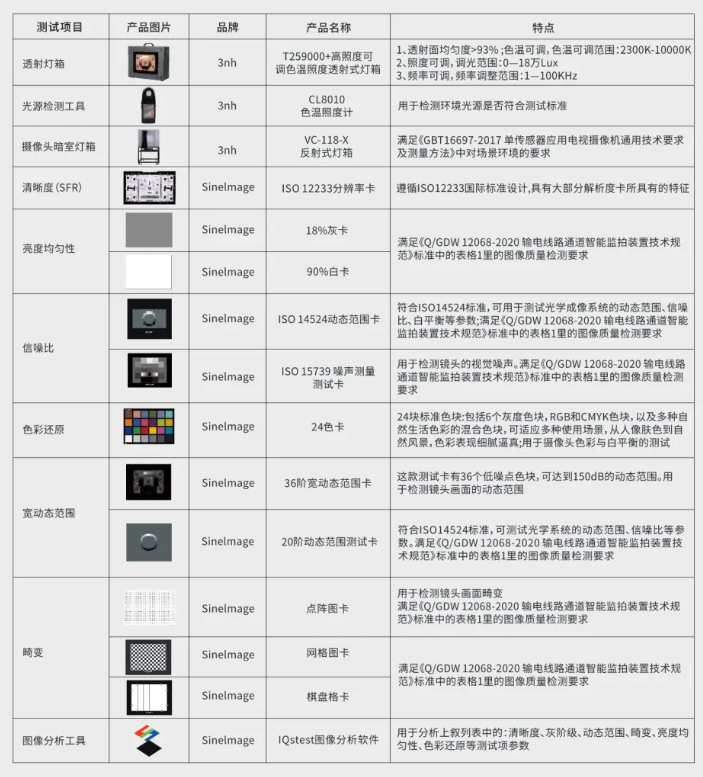

測試項目

1.清晰度（SFR）：按 ISO 12233，暗室用反射式燈箱配測試卡，IQstest圖像軟件分析清晰度。

2.色彩還原：用 24 色卡，調白平衡，軟件分析還原度。

3.信噪比（SNR）：依 ISO 14524、ISO 15739，不同光照拍攝，IQstest圖像軟件評估抗噪。

4.動態范圍：用36階寬動態范圍、20階動態范圍測試，透射燈箱營造場景，IQstest圖像軟件分析細節。

5.亮度均勻性：用18%灰卡和90%白卡，軟件算均勻性指標。

6.畸變：用點陣圖、棋盤格、網絡圖測試圖卡，軟件評估畸變程度。

三恩時方案遵循《Q/GDW 12068 - 2020 輸電線路通道智能監拍裝置技術規范》標準，確保電力巡檢機器人攝像頭能夠在實際應用中準確、清晰地獲取巡檢圖像，為電力系統的穩定運行提供有力保障。
