                          百格刀的實驗條件及標準、操作步驟、相關測試工具產品參數
      全球紡織采購供應鏈色彩解決方案商——天友利，近幾年來，越來越多的頂尖零售商和服裝品牌廠家選擇天友利作為自己的優選或共選色彩技術提供商。產品涉及行業：塑料、 涂料、 紡織、 汽車、 化妝品、 數碼影像、 印前 、印刷、 油墨、 色覺測試、 包裝等。
　　百格測試
　　一般而言是測試對象在經過涂裝之后測試其附著度的工具,按照日本工業標準(JIS),分為1~5級，級數越高，要求越嚴格，當客戶規范當中要求是第5級時，表示完全不能有脫落。參考標準：《GBT9286-1998 色漆和清漆 漆膜的劃痕實驗》
　　測試方法
　　用百格刀在測試樣本表面劃10×10個(100個)1mm×1mm小網格， 每一條劃線應深及油漆的底層；用毛刷將測試區域的碎片刷干凈；用3M600號膠紙或等同效力的膠紙牢牢粘住被測試小網格，并用橡皮擦用力擦拭膠帶，以加大膠帶與被測區域的接觸面積及力度；用手抓住膠帶一端，在垂直方向（90°）迅速扯下膠紙，同一位置進行2次相同試驗。

實驗條件及標準
　　規定利用3M600或610的膠帶黏貼于百格中,快速拉起3M膠帶,其面漆或電度層被膠帶黏起的數量依照百格的百分比：
　　ISO等級：0 ＝ASTM等級：5B
　　切口的邊緣完全光滑，格子邊緣沒有任何剝落。
　　ISO等級：1 ＝ASTM等級：4B
　　在切口的相交處有小片剝落，劃格區內實際破損≤5% 。
　　ISO等級：2 ＝ASTM等級：3B
　　切口的邊緣和/或相交處有被剝落，其面積大于5%～15% 。
　　ISO等級：3 ＝ASTM等級：2B
　　沿切口邊緣有部分剝落或整大片剝落，或部分格子被整片剝落。剝落的面積超過15%～35% 。
　　ISO等級：4 ＝ASTM等級：1B
　　切口邊緣大片剝落/或者一些方格部分部分或全部剝落，其面積大于劃格區的35%～65% 。
　　SO等級：5 ＝ASTM等級：0B
　　在劃線的邊緣及交叉點處有成片的油漆脫落，且脫落總面積大于65％。
　　依照客戶要求B數測試是否通過百格實驗，一般手機業界客戶要求在4B以上。
　　正式的話是使用百格刀,橫向與縱向各劃1刀及型成100各細小方格.如無百格刀利用美工刀也可以. 利用3M600或610的膠帶黏貼于百格中,快速拉起3M膠帶,測試脫落數量。
操作步驟：
　　用劃格器在涂層上切出十字格子圖形，切口直至基材；
　　用毛刷對角線方向各刷五次，用膠帶貼在切口上再拉開；
　　觀察格子區域的情況，可用放大鏡觀察。
　　劃格結果附著力按照第二項的標準等級。
相關測試工具產品參數

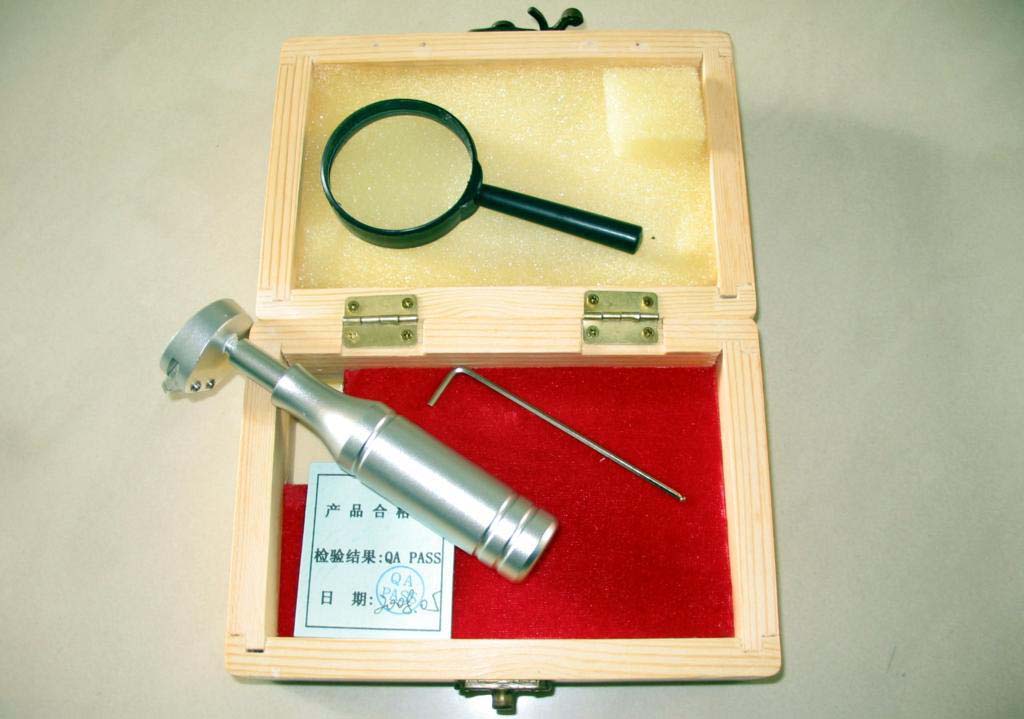

　　百格測試儀（漆膜劃格儀,漆膜劃格器）
　　產品說明：
　　根據ISO2409-1992標準設計制造的。
　　適用于GB/T9286-98、BS 3900 E6/ASTM D3359。
　　特點：
　　用于均勻劃出一定規格尺寸的方格，通過評定方格內涂膜的完整程度來評定涂膜對基材附著程度，以‘級’表示。它主要用于有機涂料劃格法附著力的測定，不僅適用于實驗室，也可用于各種條件下的施工現場。
　　用途:
　　該儀器主要適用于有機涂料劃格法附著力的測定。不僅適用于實驗室，也可用于各種條件下的施工現場。
　　工作原理和適用范圍:
　　該儀器以一定規格的工具，將涂層做格陣圖形切割并穿透，劃格完成的圖形按六級分類，評定涂層從底材分離的抗性。
　　技術指標:
　　多刃切割刀間距分別為：1+0.01mm,2+0.01mm.。
　　多刃切割刀齒頂直線度分別為：≯0.003mm≯0.006mm。
　　多刃切割刀工作齒尖寬度：≯0.05mm。
　　刀齒間距： 1mm/2mm/3mm　漆膜厚度： 60um/120um/120um
操作與使用方法
　　試片必須按ISO1514及ISO2808的規定制備。
　　將試片放置在有足夠硬度的平板上。
　　手持劃格器手柄，使多刃切割刀垂直于試片平面。
　　以均勻的壓力，平衡的不顫動的手法和20-50mm/S的切割速度割劃。
　　將度片旋轉90°，在所割劃的切口上重復以上操作，以使形成格陣圖形。
　　用軟毛刷測格陣圖形的兩對角線輕輕地向后5次，向前5次的刷試片。
　　試驗至少在試片的三個不同位置上完成，如果三個位置的試驗結果不同，應在多于三個位置上重復試驗，同時記錄全部結果。
　　如需更換多刃切割刀，可用螺絲刀將刀體上兩個螺絲旋松，換上所用的刀，把刀刃口部位貼向手柄一側，將螺絲旋緊。
注意事項
　　所有切口應穿透涂層，但切入底材不得太深。
　　如因涂層過厚和硬而不能穿透到底材，則該試驗無效，但應在試驗報告中說明。
　　在特殊情況下或有特殊要求時須配合膠帶法測定。膠帶一般是25mm寬的半透明膠帶，背材為聚酯薄膜或醋酸纖維。將膠帶貼在整個劃格上，然后以小角度撕下，結果可根據漆膜表面被膠落面積的比例來求得。
　　試驗應在溫度23±2℃和相對濕度50±5％中進行。
