一、概述
六速旋轉粘度計可進行各流變參數的測量，根據多點測量數值繪制流變曲線，確定液體在流動過程中的流型，選用合適的計算公式，對非牛頓流體進行較精確的測量，用于現場鉆井液流變參數的研究分析，同時，可進行動、靜切力、流性指數和稠度系數等一系列技術參數的測定。有利于安全、快速、科學鉆井的需要。具有操作方便，測試準確的特點。
二、型號及規格
ZNN-D6型     F1扭力彈簧測量組件
F0.2扭力彈簧測量組件 （可選件）
三、儀器的主要技術參數
主要技術參數
序號 名   稱 技  術  指  標
1 電  源 220V±5%  50Hz
2 .電機功率 7.5W/15W
3 電機轉速 750/1500 r/min
4 變速范圍 3、6、100、200、300、600r/min
5 速    梯 5、10、170、340、511、1022 S-1
6 .測量精度 1~25 mPa?s±1 mPa.s（牛頓流體）
25 mPa?s以上 ±4%  （牛頓流體）
7 粘度測量范圍 牛頓流體：  1~300mPa.s (F1測量組件)
1~60mPa.s (F0.2測量組件)
非牛頓流體：1~150 mPa.s (F1測量組件)
1~30 mPa.s (F0.2測量組件)
剪切應力：  0~153.3Pa (F1測量組件)
0~30.7Pa (F0.2測量組件)

四、儀器的結構與工作原理
1、動力部分：
雙速同步電機 轉速：750/1500r/min、 型號90TZ5H3  電機功率：7.5W/15W、電源：220V±10% 50Hz
2、變速部分：
可變六速：3、6、100、200、300、600r/min   速    梯：5、10、170、340、511、1022 S-1
電機通過傳動齒輪（1）、（2）、（3）經彈性連接傳至齒輪（6）、
（9）帶動（11）、（12）形成100 r/min、200 r/min(此時離合器上提位置)
當經彈性連接傳至齒輪（7）、（8）帶動（11）、（12）形成300 r/min、600 r/min
(此時離合器下壓位置)
當經彈性連接傳至齒輪（4）、（5）至蝸桿（13）帶動蝸輪（10）經齒輪（11）（12）形成3 r/min、6 r/min(此時離合器在中間位置)。
見（圖二～圖三）；（表一～表二）。

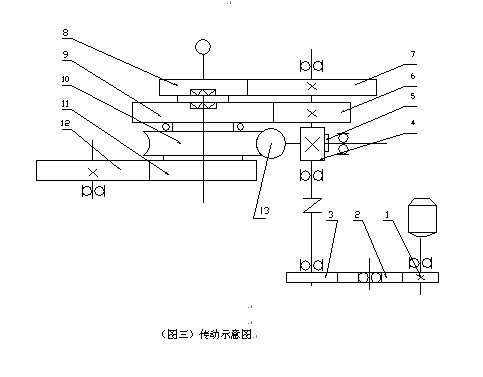

（圖三）傳動示意圖
