色差儀的測量口徑是多少？如何切換測量口徑？

2023-07-10

        為了滿足不同產品的測量需求，色差儀一般配置有多種測量口徑。都有哪些呢？如何切換呢？本文進行了簡單總結。

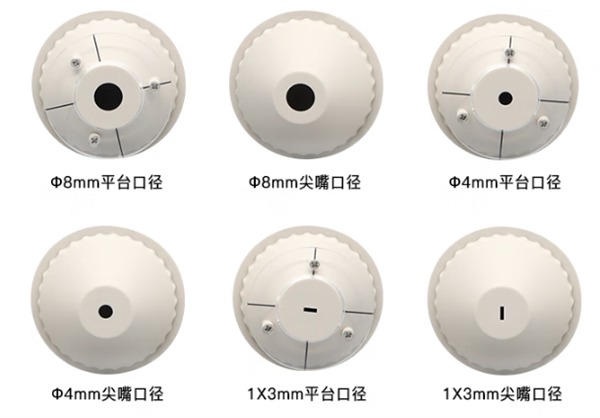

色差儀的測量口徑類型

我們結合失眠的分光測色儀產品，對于其口徑類型和應用范圍作了很簡單總結。

1. 1x3mm口徑

1x3mm口徑適合檢測小件，弧面產品；特殊可定制口徑。

2. 4/5mm口徑

同時測量SCI/SCE數據，適合檢測常規平整面產品如：塑膠電子、油漆油墨、印刷、烤瓷等。

3. 8/10mm口徑

同時測量SCI/SCE數據，用于實驗室顏色精確分析與傳遞；可用于熒光樣品測量。

4. 20mm口徑

適合檢測表面紋理、柔軟、粗糙、潮濕類產品；如：紡織、皮革、肉類等。

如何切換色差儀的測量口徑？

我們以三恩時色差儀為例進行說明：

1. 口徑安裝

逆時針旋轉測量口徑，取掉原口徑；將待裝測量口徑對準積分球安裝孔，順時針轉動，當有“噠”一聲，表示測量口徑和積分球扣位配合好，即安裝好待裝測量口徑。

2. 光學透鏡位置切換

      如果已經裝配好的口徑?8mm測量口徑，需要將口徑切換開關撥到MAV的位置上；如果是?4mm測量口徑，需要將口徑切換開關撥到到SAV的位置上；如果已經裝配好的口徑?1×3mm測量口徑，需要將口徑切換開關撥到SAV的位置上。

3. 口徑設置切換

       儀器軟件中口徑設置切換，手動設置對應的?8mm/?4mm/?1×3mm口徑。

注意：測量口徑大小、光學透鏡位置、軟件口徑設置務必要保證匹配才能保證測試結果準確。?1×3mm口徑，對應光學透鏡位置是SAV，軟件顯示為?1×3；?4mm口徑，對應光學透鏡位置是SAV，軟件顯示為?4；?8mm口徑，對應光學透鏡位置是MAV，軟件顯示為?8；在測試界面狀態欄有對應的顯示。

注意：測量口徑切換后，要重新進行黑白校正，才可以進行新的數據測試。
