色差儀Lab值取值范圍是多少

2024-07-05

色差儀Lab值取值范圍

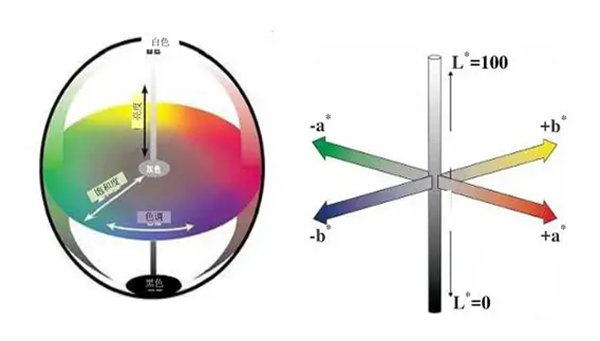

L*值域由0到100，L=50時，就相當于50%的黑；a*和b*的值域都是由+127至128，其中+127a就是洋紅色，漸漸過渡到-128a的時候就變成綠色；同樣原理，+127b是黃色，-128b是藍色。

從Lab模式的概念中知道，a*：深綠→50%灰（中性灰）→品紅色。在這個通道的灰度圖中，暗表示綠色：小于128（即50%）的灰為綠色，灰度值越接近50%灰，綠色的飽和度越小，越遠灰度值越小于50%灰，綠色的飽和度越高。而亮的一端為品紅色，大于128（即50%灰）的為品紅色，越亮，飽和度越高，反之，接近中性灰（較暗的亮區）數值越接近128度灰，飽和度越小。

b*通道顯示的是從青→50%灰（中性灰）→黃色，通道灰度圖的亮區是黃色區域，亮度越高，飽和度越高，越接近50%中性灰，飽和度越低，通道灰度圖暗部為藍色區域，顯示區域越暗，飽和度越高，越接近50%中性灰，藍色飽和度越低。

色差儀Lab色差值的含義

色差指的就是兩種顏色的差異，即色調、飽和度和亮度者三者綜合的差異。色差分析儀就是一種能夠自動比較樣板與被檢品之間顏色差異程度的儀器，通過測量輸出L、a、b三組數據和比色后的ΔE、ΔL、Δa、Δb等色差數據。

1931年，CIE（國際標準照明委員會）建立了一系列表示可見光譜的顏色空間標準。基本的CIE顏色空間標準是CIE-XYZ，它建立在標準觀察者的視覺能力的基礎上，也就是說它反映了標準的人眼可見顏色的范圍。基于CIE-XYZ又有CIE-xyY、CIE-Lab、CIE-Lch等標準顏色空間。

色差分析儀就是參照CIE標準設計研發的光學檢測儀器，模擬人眼對紅、綠、藍光感應，然后通過光電積分或分光光度法，測量并計算得到三刺激值X、Y、Z，然后由相關的公式轉換成L、a、b等色度參數。由于不同類型色差分析儀應用的測色方法并不一致，其測量顏色結果的準確性也會有所區別，所以單純以一組Lab值來判斷某個顏色并沒有太大的實際意義，但是當我們對兩個顏色進行比較時，就可以通過兩個顏色的Lab差值來判斷出它們之間的差別。其中：

“L”代表物體的明亮度：0-100表示從黑色到白色

“a”代表物體的紅綠色：正值表示紅色，負值表示綠色

“b”代表物體的黃藍色：正值表示黃色，負值表示藍色

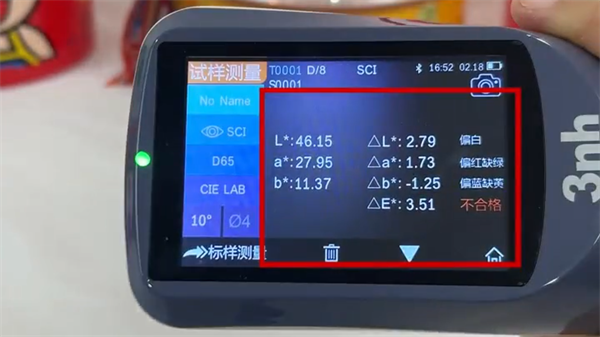

所有顏色都可以通過Lab色空間感知并測量，這些數據也可以用來表示標樣同測試樣的色差，并通常以△Eab（總色差）△L、△a、△b表示。其計算式如下：

△L=L樣品-L標準（明度差異），△L+表示偏白，△L-表示偏黑

△a=a樣品-a標準（紅/綠差異），△a+表示偏紅，△a-表示偏綠

△b=b樣品-b標準（黃/藍差異），△b+表示偏黃，△b-表示偏藍

其中△L*，△a*，△b*，為參考樣品和被測樣品之間明度L*和色度指數a*，b*的差值。色差值用ΔE* 來表示，為綜合總色差，具體計算方法和亮度差△L、紅綠差△a、黃藍差△b都有關系。
