新品推薦 | ISO 12233:2023 e-SFR測試卡

2024-08-30

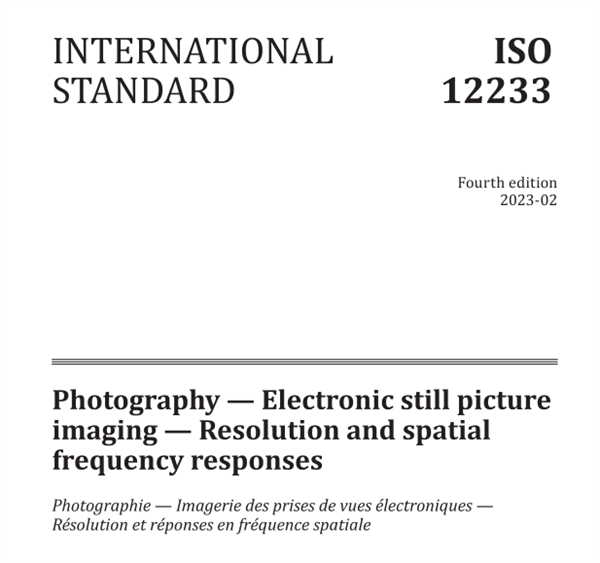

在當今數字影像技術日新月異的時代，準確評估圖像質量成為衡量相機、掃描儀、手機等電子設備性能的關鍵指標。為此，我們隆重推出全新升級的ISO 12233:2023 e-SFR測試卡，它代表了圖像質量評估領域的最新標準和最高水平，值得擁有！

新品印象

結構上使用9個風車形狀的斜星圖案和16個灰階方塊圖案，再加上4：1和6：1兩種版本低對比度設計，可通過分析傾斜的低對比度和中性邊緣附件的相機數量準確測量攝像頭的性能。

ISO 12233:2023 e-SFR測試卡，可以準確評估相機、手機、掃描儀等的空間分辨率和清晰度，幫助用戶了解設備在捕捉圖像時的性能表現。

注：ISO 12233:2023 “斜星 ”取代了ISO 12233:2014和ISO 12233：2017中使用的低調制 “斜方 ”測試模式。

新品特點

1. 圖案設計優化

① 風車形狀斜星圖案：測試卡上采用了9個風車形狀的斜星圖案，這一設計使得除了傳統的水平和垂直測量外，還能夠進行對角線方向的測量，極大地提升了測試的全面性和準確性。

② 16個灰階方塊圖案：配合風車形狀的斜星圖案，測試卡上還有16個灰階方塊圖案，這些圖案通過低對比度和中性邊緣的設計，能夠更精確地反映設備的邊緣處理能力和對比度表現。

③ 4:1和6:1低對比度設計：為了模擬真實場景中的低光環境，測試卡提供了4:1和6:1兩種低對比度版本，通過這些設計可以更準確地評估設備在不同光照條件下的表現。

2. 算法改進：

① e-SFR算法優化：ISO 12233:2023 e-SFR測試卡采用了最新的e-SFR算法，該算法通過Tukey窗口和5階多項式方程擬合邊緣，并校正邊緣角度采樣，使得測試結果更加精確可靠。

② 多種圖像質量因素分析：新的e-SFR算法不僅限于測量SFR，還能夠分析包括橫向色差、形變、伽馬值、色調響應和色彩還原在內的多種圖像質量因素，為用戶提供更全面的設備性能評估。

3. 多尺寸選擇：

ISO 12233:2023 e-SFR測試卡提供多種尺寸選擇，包括0.5x、1x、2x、4x和8x等規格，以適應不同拍攝場景和設備的需求。這些不同尺寸的測試圖卡，在保持測試精度的同時，也為用戶提供了更多的靈活性和便利性。

應用領域

ISO 12233:2023 e-SFR測試卡廣泛應用于各類圖像設備的性能評估中，包括但不限于：

① 數碼相機：幫助用戶了解相機在捕捉圖像時的分辨率和清晰度表現，從而選擇更適合自己需求的相機型號。

② 手機攝像頭：隨著手機攝影功能的日益強大，測試卡也成為評估手機攝像頭性能的重要工具。

③ 掃描儀：在掃描文檔或圖片時，掃描儀的分辨率和清晰度直接影響到掃描結果的質量，ISO 12233:2023 e-SFR測試卡可以幫助用戶評估掃描儀的性能。

④ 醫療成像系統：在醫療領域，圖像的清晰度和分辨率直接關系到診斷的準確性，測試卡也被廣泛應用于醫療成像系統的性能評估中。
