色差儀光學結構解析：D/8、D/0、45/0分別代表什么？

2025-08-01

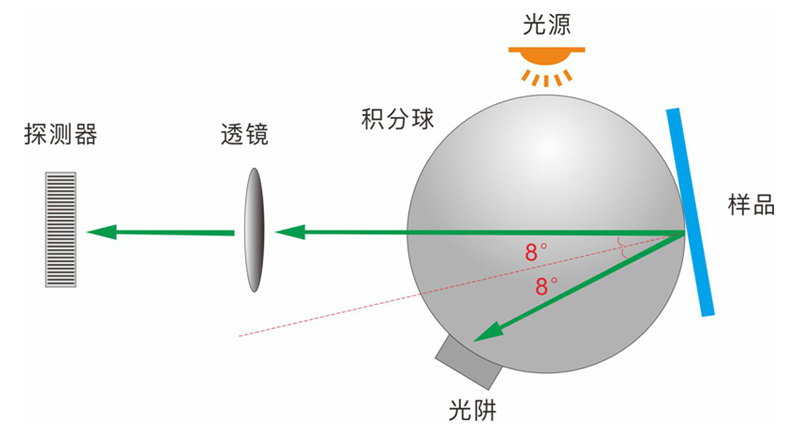

色差儀的光學結構（也稱為幾何條件）中，D/8（下圖所示）、D/0、45/0是比較常見的。這些數字代表什么意思呢？它們是反射測量還是透射測量呢？我們拆開進行解讀。

▲ d：漫射di是包含鏡面成分，de是排除鏡面成分，可反射測量也可透射測量▲ 0°：垂直可反射測量也可透射測量

▲ 45°：45°角45°a為環狀照明，45°x為單方向照明，只能是反射測量

D/8

代表漫射/8°，屬于反射測量，有Di/8和De : 8兩種

Di/8——包含鏡面成分

采樣孔徑被以其平面為界的半球內表面從各個方向均勻地照明，測量區域過充滿。探測器對采樣孔徑區域的響應均勻，反射光束軸線和樣品中心法線成8°角，在接收光束軸線5°內的所有方向上，采樣孔徑反射的輻射是均勻的。

De : 8°——排除鏡面成分

滿足di：8°的條件，但將單面的平面反射鏡放置于采樣孔徑處時，沒有光反射到探測器方向，而且在這個方向的1°以?xún)?nèi)也沒有鏡面反射。如圖，分別使用反射平面與光陷阱，可以實現包含或排除鏡面成分測量。

D/0：

漫射/垂直，屬于透射測量，有Di/0和De :0兩種

Di/0——包含規則成分

采樣孔徑被以第一參考平面為界的半球從各個方向均勻地照明，測量光東同0° : 0°幾何條件的規定。

De :0——排除規則成分

幾何條件滿足di : 0°，但當開放采樣孔徑（例如不放置樣品），測量采樣孔徑中心時，沒有直射到探測器的光，并且在1°以?xún)?nèi)也沒有直射光。

45/0

屬于反射測量，有45°a：0°和45°x：0°兩種

45°a：0°（45°環帶/垂直）

從頂點位于采樣孔徑中心，中心軸位于采樣孔徑法線上，半角分別為40°和50°的兩個正圓錐之間各個方向射來的光均勻地照明采樣孔徑；探測器從頂點位于采樣孔徑中心，中心軸沿樣品法線方向、半角為5°的正圓錐內均勻接收反射輻射。這種幾何條件可以將樣品質地和方向選擇性反射影響降至最低。如果這種照明幾何條件是由多個光源以接近于圓形排列來近似得到，或者由多根出光口排列成圓形且被單個光源照明的光纖束近似得到，形成的幾何條件叫作圓周/垂直幾何條件（符號為：45°c：0°）。

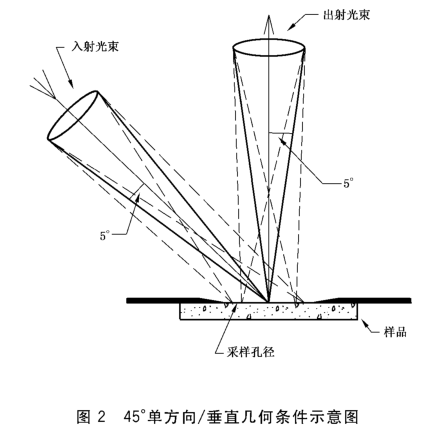

45°x：0°

45°單方向/垂直

角度和空間條件滿足45 a：0°的條件，但輻射只從一個方位角發出。排除鏡反射，突出樣品質地和方向性的影響。符號x表示入射光束從某任意方位照射參考平面。
